金屬測焦板990310 update

sw67

本帖最後由 sw67 於 2010-2-23 14:21 編輯

回復  sw67


   如果不封閉,感覺可以用折的,就不用燒焊了~
mars13220 發表於 2010-2-23 14:00

是因為中間旁邊的2個三角形還是要用燒焊的
這次做的是連底部都有補板
下次做應該可以省略
因為底部補板其實沒有太大意義
而且要烤漆時還沒有地方吊

剛突發奇想
想下次改板在上面加裝水平儀
不知道會不會多此一舉@@

08301109

加油,期待您的成果;如果量產的話,小弟也想排一個
(如果要加水平的話,橫向直向都要才比較準吧)

sw67

加油,期待您的成果;如果量產的話,小弟也想排一個
(如果要加水平的話,橫向直向都要才比較準吧) ...
08301109 發表於 2010-2-23 16:14

有在想裝類似雲台上的那種
但是其實測焦板不大
還在想怎麼弄比較妥當

viertel

這位S大，小弟建議 作大SIZE一點，不然我覺得小小一個，如果拿相機站遠一點   光是那個對焦框 就框滿了整靶了    而原始SIZE都來測較近距離，小弟覺得不準  搞不好鏡頭跟機身是準的；測起來反而不準，而實拍人物準！！ 那…測焦搞得意義就×××；  小小建議 您參考一下。

PLAYINGGOD

找雷射切割再用組合的?像這飛機一樣~
不過~~~弄起來應該不便宜喔~

yen2000

應該可以做大一點吧，加工不知道會不會有困難

sw67

感謝viertel及yen2000的意見
我下次來製作大一點的試試
大一點的會比較好做
應該也會做的比較好
我來請另一間廠商來做做看
另一間廠商的施工會比較細一點
不過我們都做工程的
可能精緻度還是會差一點>.<

sw67

990310 update
感覺有點像失敗作品
因為輸出貼紙尺寸記錯
所以也做錯了
只好在家進行二次加工
還好有請廠商做2個
還有一次試驗機會可以嘗試
ps:已請另一間廠商再幫我做2個了
   這次的廠商應該工會比較細
   不過東西還沒拿到
   期待不要太差

max660122

990310 update
感覺有點像失敗作品
因為輸出貼紙尺寸記錯
所以也做錯了
只好在家進行二次加工
還好有請廠商 ...
sw67 發表於 2010-3-10 10:56

哈哈~期待新款分享
在單眼這麼火熱的時候
這東西應該有市場喔

aluba882776

是因為中間旁邊的2個三角形還是要用燒焊的
這次做的是連底部都有補板
下次做應該可以省略
因為底部補板其 ...
sw67 發表於 2010-2-23 14:16

水平儀的話? 要增加水平調整功能嗎??[s:11]

sw67

這次還沒加水平儀
因為不知道要去那買
想說先把東西做完整後再去計劃
下次貼紙要做成整張的
一來準確度比較高
二來比較好貼@@

aluba882776

如果不用這麼準的話?
用\"牛眼\" 可以嗎? 不過還是要有調整的裕度
牛眼 就是? 一個水準氣泡 圓形滴 有正位的話
氣泡會朝上

sw67

回復 27# aluba882776
用牛眼應該是可行
但主要還是要打出圓洞才能放牛眼
目前我想到比較可行的方式是用熱薛水平儀
但是還在想要怎麼弄比較適當

sw67

本帖最後由 sw67 於 2010-3-10 14:41 編輯

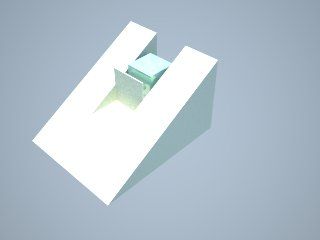

1.方案1

2.方案2


剛模擬了2種方案
但是都覺得不是這麼完美

swap2

本帖最後由 swap2 於 2010-3-11 05:04 編輯

1、距離刻度不是實際的景深距離，最好角度調整為實際換算距離的1/2較好判斷，或設計成為可調式高度。2、鏡頭對焦點的偏移不單只有前後，可能還會有左右。3、薄不銹鋼板焊接容易造成變形，多片的雷射、割孔、折壓組合鎖固或許會精密些。4、底部多出螺絲孔的折壓片，有利於放置穩定，也利於鎖固於固定台的設計，供日後逐漸更改為可調式對焦距離調整的組件之一。5、‥‥‥
